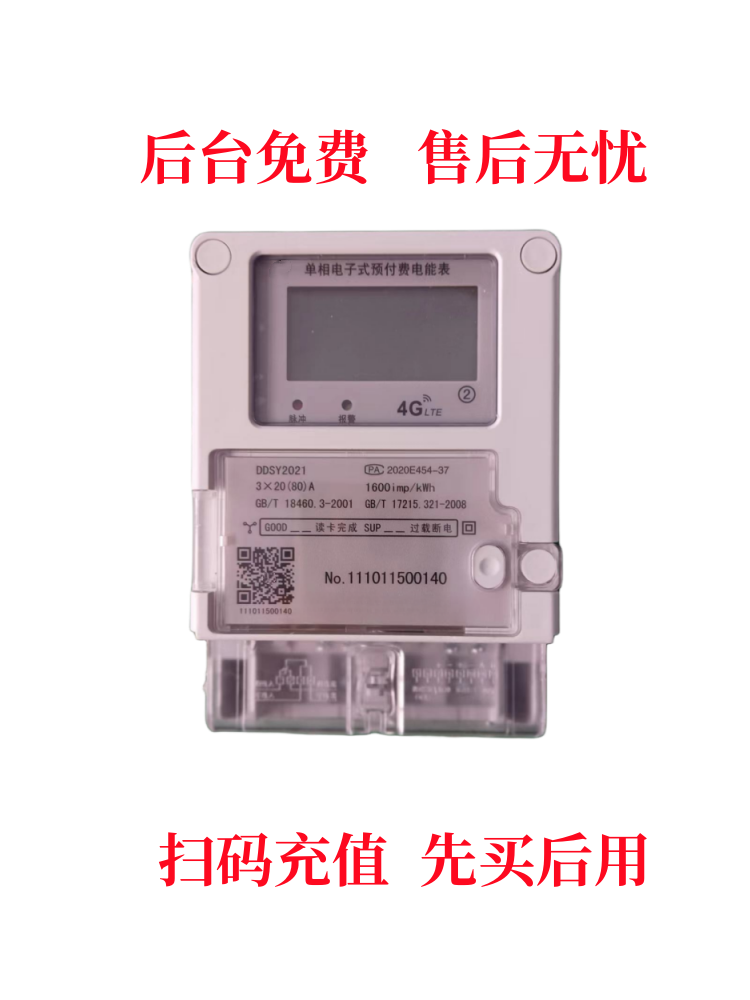

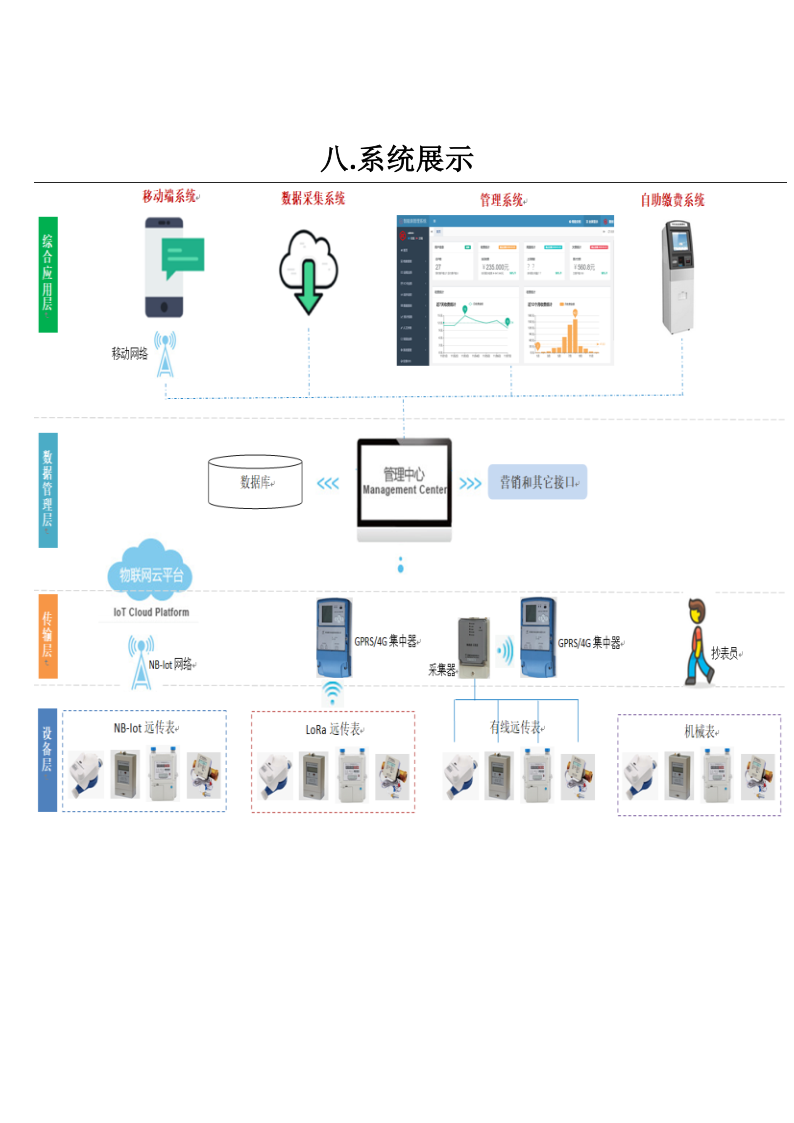

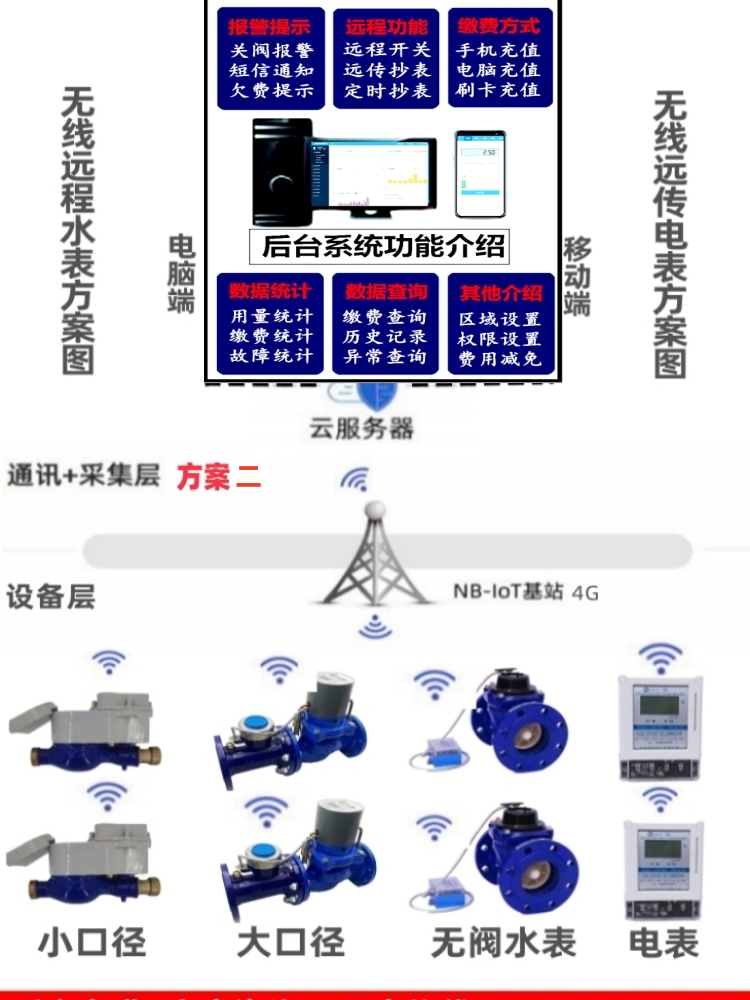

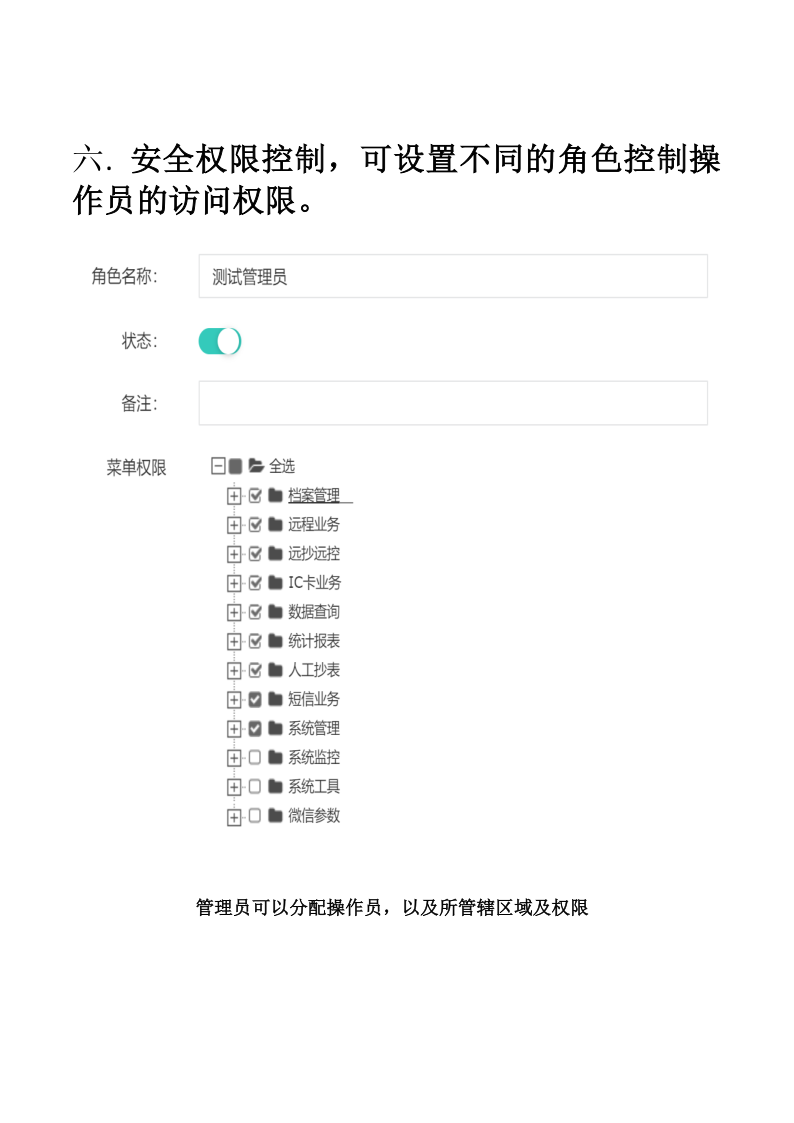

4G(单)多费率电表使用说明

一、  技术参数：220V 380V

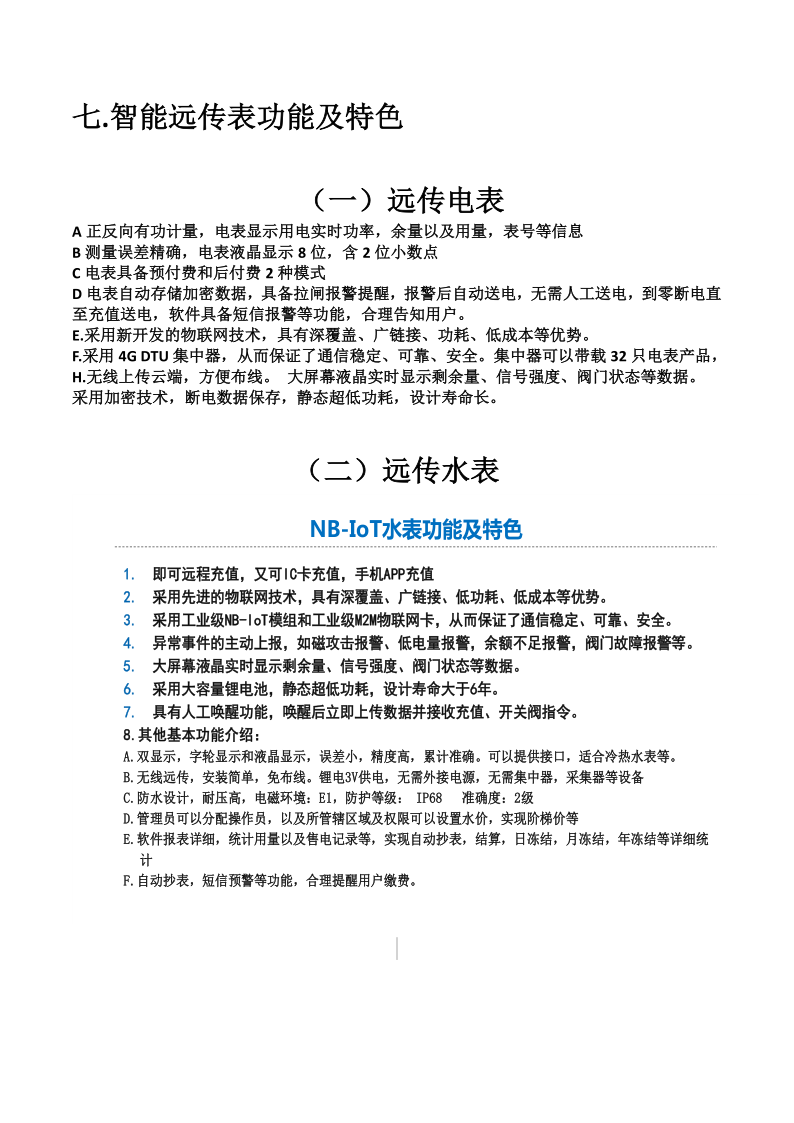

二、  基本功能

1、 显示屏常显，循环显示表号，余额，当前费率用电量，总累计用电量，实时功率等；

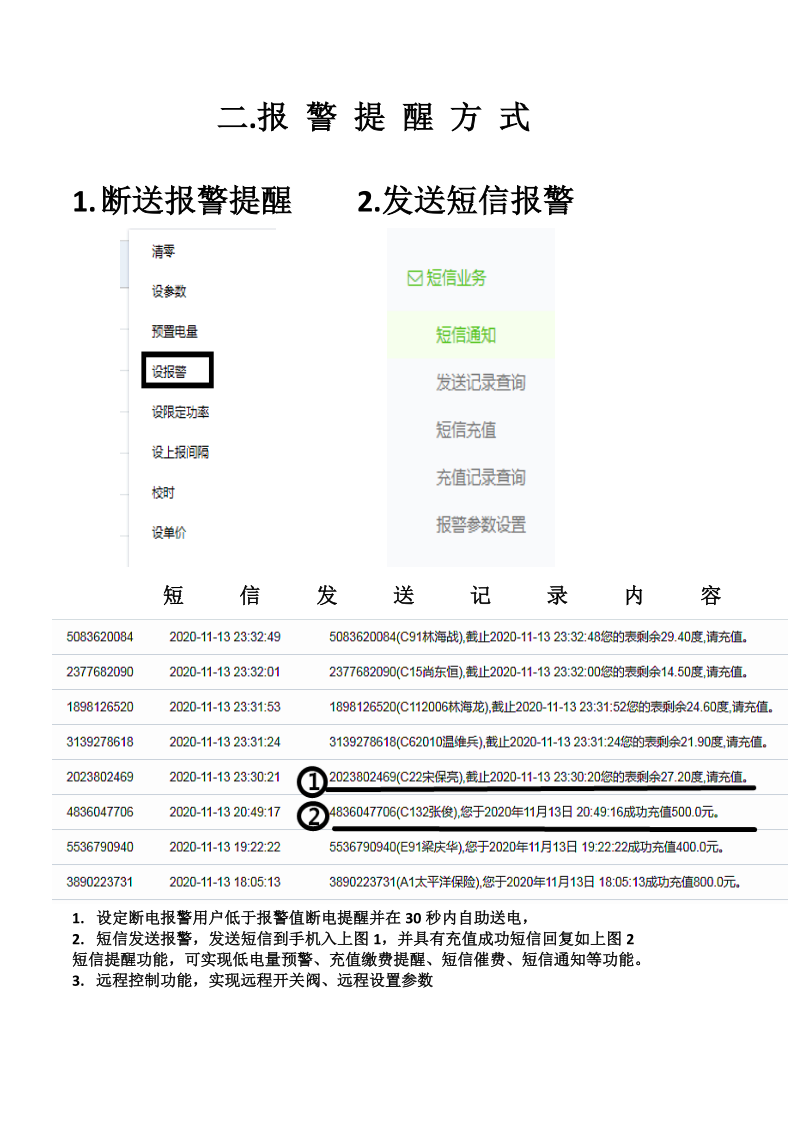

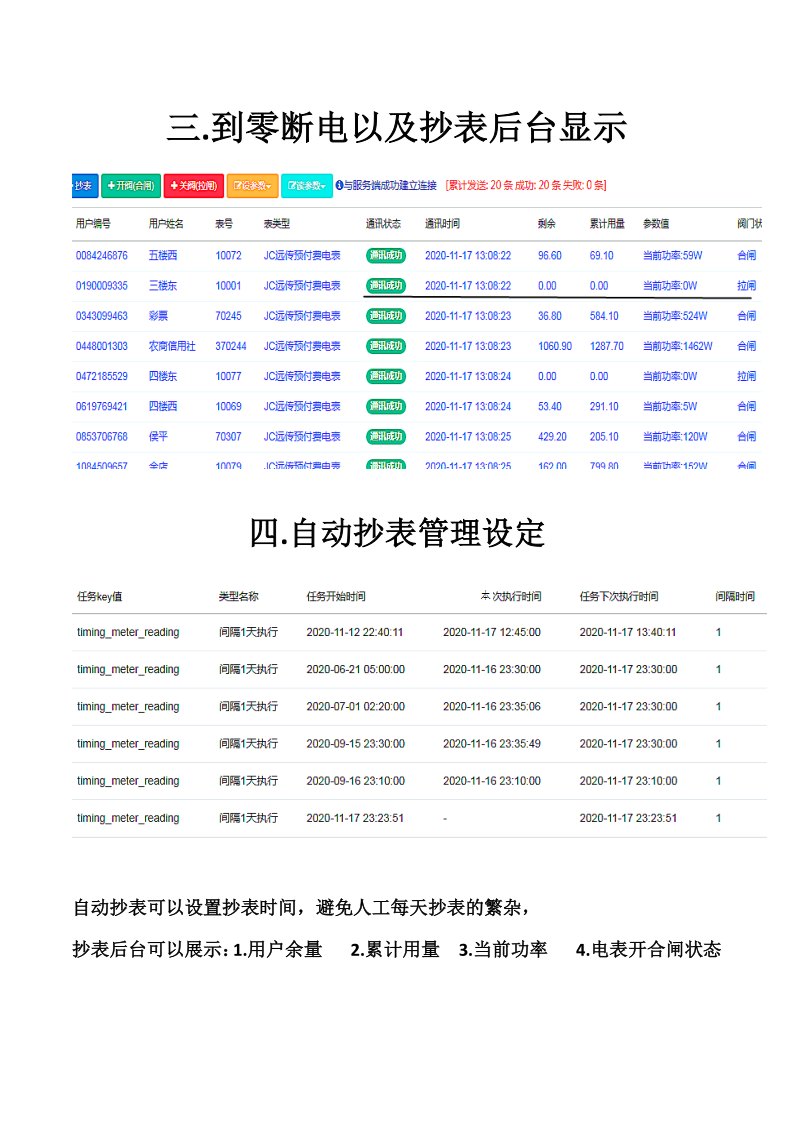

2、 报警功能，余额不足时，提示用户及时充值，刷用户卡后电表送电（远传电表1分钟自动送电）。

3、 防囤积功能，只有当卡内新充值金额与表内余额之和小于等于囤积金额时，新充值金额才能充入到表中。

4、 最大功率限制功能，当电表负载功率大于设置功率值时，电表断电。

5、 多费率计量功能：

l  电表可以设置两套时区、两套日时段表和两套费率，通过设置相应的切换时间自动切换；

l  时区：可以把一年划分为若干个时区（每套支持14个时区），每个时区对应一个日时段表号，当前时间在哪

个时区，就执行哪个时区的日时段表；

l  日时段表：每天可设置14个时段，每个时段对应一个费率（单价），每套日时段表共有8种日时段表；

l  费率：即计费单价，可设两套费率，每套有6种费率；

l  公共假期：设置公共假期执行的时段表，目前支持10个（如假期较长，可用时区进行设置）。

6、 定时结算，每月可设置一个结算日时，用于冻结存储本月电量数据。

7、 广播校时：电表支持广播校时功能，来校准电表当前时间。

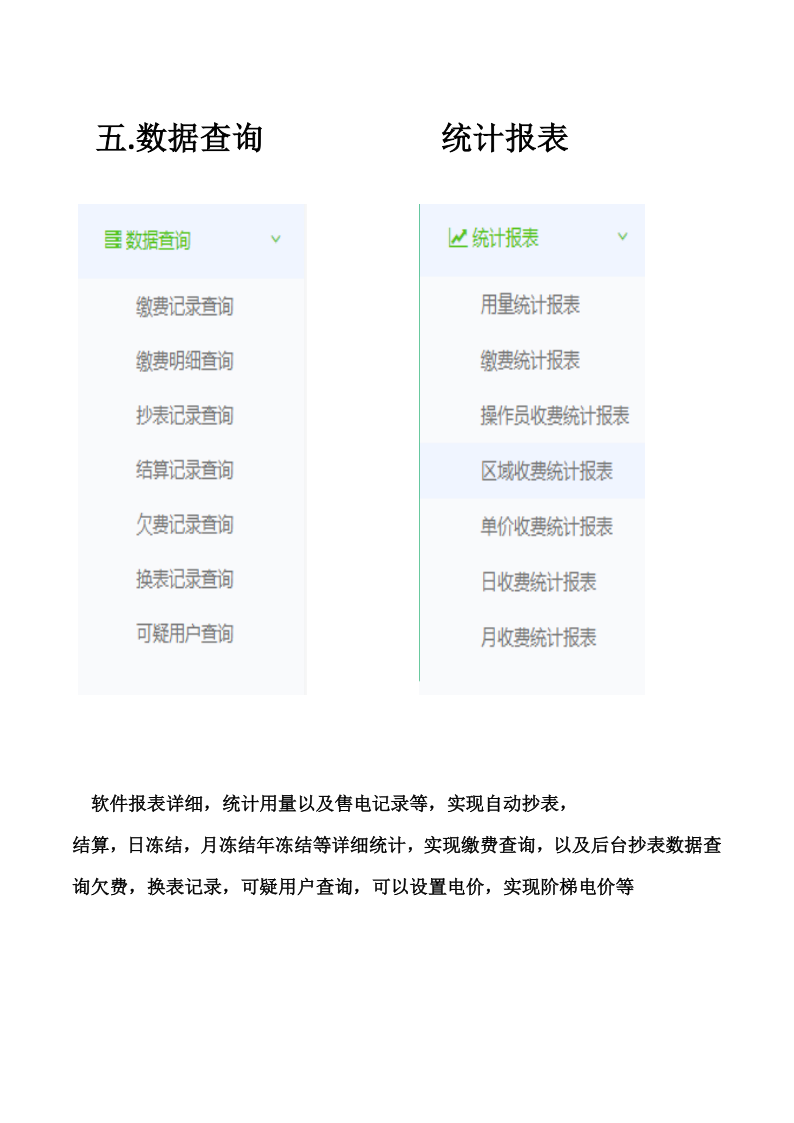

8、 按键查询功能，按键可以查询当前时间，当前执行的各费率单价，上1月各费率电量和总用电量，上2月各

费率电量和总用电量。

9、 后备电池供电，无市电时，启用后备电池供电，可实现冻结数据和按键查询功能。

三、  显示说明

1、符号说明，①②代表第 1、2 套时段表，“剩余”剩余金额，“元”金额单位，“总”总用电量，“kWh”电

量单位，“请购电”余额不足， “报警”报警状态，

“时间”电表当前时间，“表号”本表编号，“透支”电表处于透支状态，“报警”限量报警值，“拉闸”拉闸

状态，“尖峰、尖、峰、平、谷、深谷”分别代表6种费率用于指示当前执行的费率。

2、上电后先显示系统参数如“PA000010”“P0321011”，然后循环显示本表地址，余额，当前费率用电量，总

累计用电量，实时功率等参数；

3、刷卡正确显示“good”，刷卡失败提示“Err-**”，其中**表示故障代码

4、远程通讯时，显示“Co-00”表示通讯成功，显示“Co-0X”表示通讯错误

四、  射频卡种类和功能：

1、初始化卡：刷卡后电表恢复至出厂状态，设置参数恢复为默认值，电量清零；

2、设置卡：可刷卡设置囤积、透支、报警和预存等参数；

3、检查卡：用于查看表内各项参数

4、拉闸卡：刷卡会强制继电器断开（或闭合）一次；

5、累加卡：使用次数不为零时，刷卡电量按设定值累加。

6、限定功率卡：可设置电表限定功率；

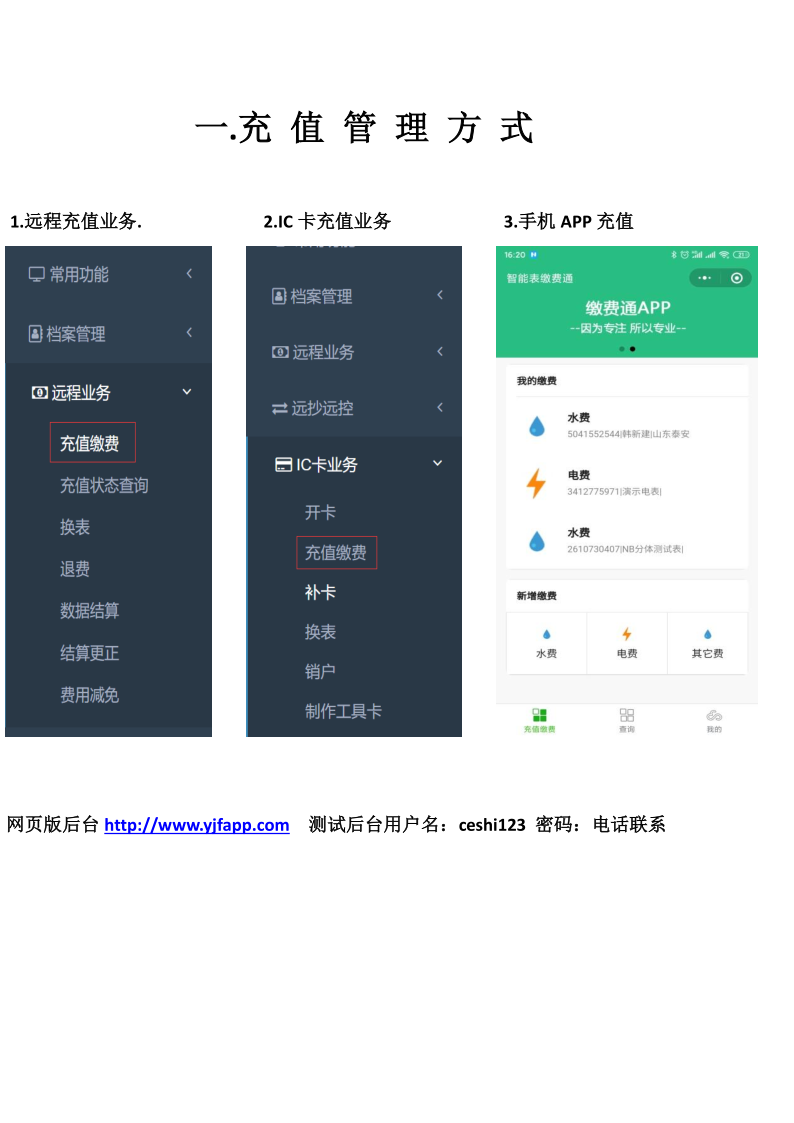

7、用户卡：用于电表充值，回读数据，首次刷卡即为开户+充值，刷卡后电表依次显示：表号、用户号、剩余

金额（元）、总用电量（kWh）、当前功率（kW）。
